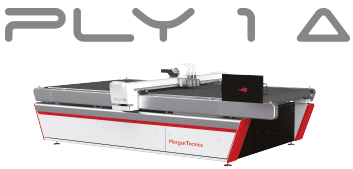

Ply 1 Delta

L’EVOLUZIONE DEL TAGLIO A FOGLIO SINGOLO

PROTOTIPI, CAMPIONI SU MISURA, MOTIVI RIPETUTI, PANNELLI, MATERIALI TECNICI

Scopri l’evoluzione tecnologica della nostra macchina da taglio Ply, totalmente innovata per offrire prestazioni contemporanee senza precedenti. Lo strumento che vi renderà più produttivi per: velocità, riduzione degli sprechi, precisione, versatilità nel taglio sostenibile di qualsiasi tessuto e superficie.

PERCHÈ SCEGLIERE PLY 1 DELTA

Nuovo Design
Nuova interfaccia user-friendly
Motori lineari più potenti e performanti
Gestione dell’aspirazione in vasche
Integrazione con il sistema di visione
Taglio di tessuti tecnici
Vasche con aspirazione modulare
CNC
IO LINK
Gestione pannelli

PRESTAZIONI*:

Velocità Max.: 180 m/min
Accelerazione Max: 29.4 m/s2 (con un utensile)
Spessore Taglio: 30 mm / 60 mm
Dimensioni dell’Area di Taglio: H 180 x L 250 cm, H 220 x L 250 cm, H 280 x L 320 cm

SPECIFICHE TECNICHE*

Max Posizione Tools Disponibile: 3
Potenza Installata: 16.5 kW
Tensione Frequenza: 400 V 50/60 Hz 3PH
Potenza Aspirata: 11kW
Temperatura Ambiente: 10-40°
Umidità (a 30° ecc…): minore di 95°
Compatibilità Files: ISO file di taglio, DXF file sistema visione
Sistema Operativo: Win10 IoT LTSC

*Si prega di notare che i valori indicati possono cambiare, per il miglioramento continuo e l’adattamento alle esigenze di produzione.

PLY1 DELTA / TAGLIO A FOGLIO SINGOLO LE TECNOLOGIE INNOVATIVE

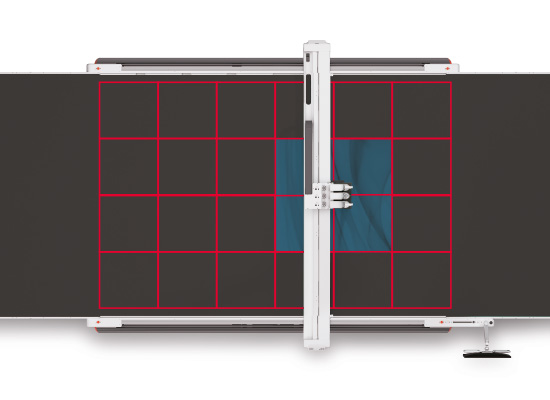

VASCA ASPIRAZIONE MODULARE

La macchina può essere configurata con 1, 8, 24 vasche a seconda dell’applicazione e dei requisiti del cliente. Il software seleziona le vasche da attivare dinamicamente per ottimizzare la capacità da aspirazione durante la fase di taglio. Aumento dell’efficenza energetica grazie alla gestione dinamica dell’apertura delle vasche.

CNC

Evoluzione della piattaforma Motion, permette di ottenere movimenti piu fluidi mantenendo elevate prestazioni. (PLC–>CNC)

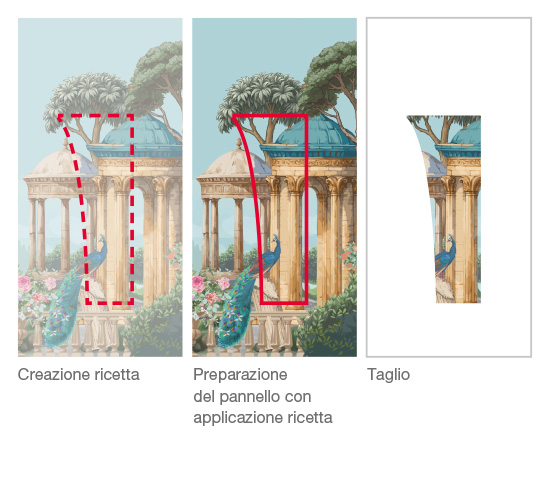

GESTIONE PANNELLI

Vision Scan Sigma, grazie alla funzione Gestione Pannelli, collega automaticamente i punti sulle sagome definite dall’operatore a un drappo di tessuto, senza richiedere una ripetizione. Utilizzando file di taglio standard, l’operatore deve solo impostare le regole di posizionamento (la ricetta) sul primo pannello. Gli algoritmi di calcolo ripropongono automaticamente il piazzamento nelle successive lavorazioni in due modalità:

1. Mantenendo esattamente le geometrie originali dei pezzi;
2. Adattando i pezzi alle deformazioni effettive del tessuto.

In sintesi, la Gestione Pannelli è un pacchetto di algoritmi intelligenti in grado di replicare un posizionamento teorico su tessuti che, di volta in volta, presentano variazioni nelle loro immagini e geometrie.
